Techto Innowacje elektrotechniczne - Elektryczne ogrzewanie podłogowe

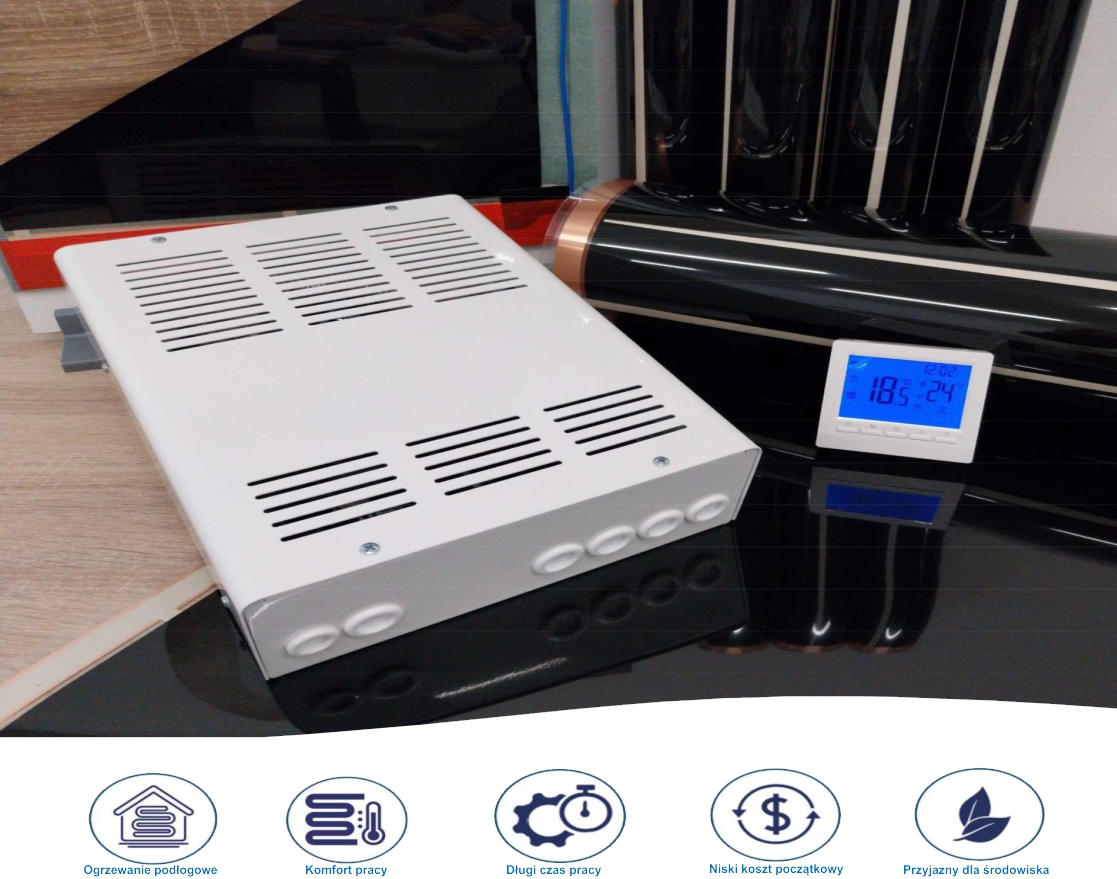

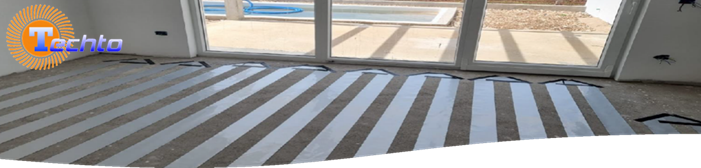

Foto 2

Folie grzewcze EKOTHERM C+ wykonane w unikalnej technologii farby (grafit + grafen) na PET w celu uzyskania równomiernie rozłożonej warstwy koloru i jednakowej temperatury na powierzchni. Dzięki naszej technologii to, że 90% powierzchni samej folii stanowi strefa grzewcza bez konieczności stosowania

jakichkolwiek szczelin na samej powierzchni. Dzięki bardzo małej grubości 0,35 mm i szerokości nawet 60 cm pozwala pokryć aż 90% całkowitej ogrzewanej powierzchni. Nasze folie grzewcze pracują przy niskim napięciu SELV 24-36V, dlatego są bardzo bezpieczne w użytkowaniu nie wpływając negatywnie na zdrowie ludzi i zwierząt. Można je układać na wszystkich rodzajach podłóg i wykładzin podłogowych, gdyż pracują w reżimie niskotemperaturowym, zapewniającym bardzo przyjemne uczucie ciepła.

Folia Ca

Foto 1

Technologia nakładania farby węglowej na system grzewczy jest stosowana w podobnych rozwiązaniach na różne sposoby, czy to jako farba, którą nakłada się jako farba na ściany, zmieniając je w elementy grzejne, czy też poprzez podobne rozwiązania folii grzewczych, które działają na 230V. To co nas wyróżnia na tle innych to to, że nasze folie grzewcze działają na bezpiecznym napięciu SELV 24-36V, są łatwe w użyciu i można je montować zarówno na podłodze jak i na ścianie lub suficie, zmieniając te powierzchnie w system grzewczy. Paski układa się bezpośrednio pod wykładziną podłogową bez klejenia lub pomiędzy termoizolacją a płytą gipsowo-kartonową na ścianie i suficie w suchej zabudowie. Ciepło oddawane jest natychmiast do pomieszczenia, w którym jest potrzebne, dzięki czemu wydajność jest bardzo wysoka, a czas ogrzewania znacznie krótszy niż w przypadku konwencjonalnego ogrzewania podłogowego. Sprawność tych systemów wynosi ponad 98% i nie zmienia się wraz z temperaturą zewnętrzną jak w przypadku pomp ciepła a ze względu na bardzo duże różnice w kosztach montażu pomp ciepła daje to ogromną przewagę finansową w porównaniu z nimi. Nasze systemy nie wymagają specjalnych zabiegów konserwacyjnych. Nie wydają żadnych dźwięków ani nie generują hałasu. Ze względu na bardzo dużą powierzchnię oddawania ciepła oraz profil niskotemperaturowy nasze systemy są skuteczne już od mocy 40W na m².

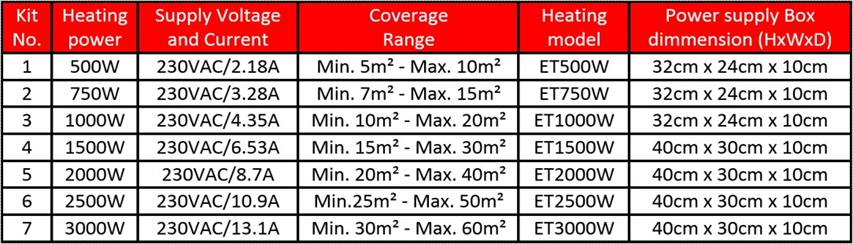

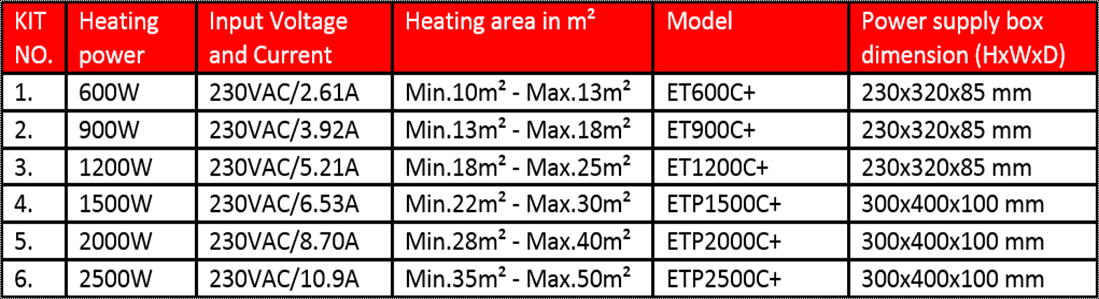

Systemy grzewcze EKOTHERM C+ produkowane są w kilku różnych wersjach w celu jak najlepszego ich dostosowania do potrzeb użytkowników. Poniższa tabela zawiera dane techniczne i powierzchnię w m², którą te systemy grzewcze mogą ogrzać. W razie potrzeby systemy mogą być produkowanie w innej mocy, aby jak najlepiej dostosować je do potrzeb.

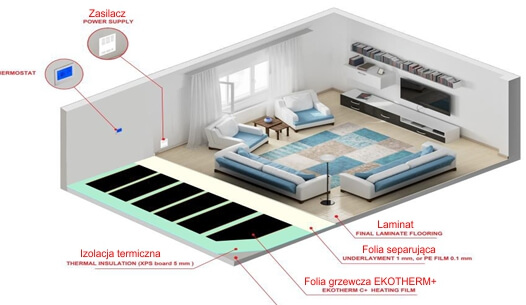

Poniższy rysunek przedstawia przykład montażu systemu ogrzewania podłogowego z wykorzystaniem folii grzewczych EKOTHERM C+, w tym przypadku na wylewce betonowej z dociepleniem XPS 5mm - 10mm i laminatem jako ostateczną wykładziną podłogową.

Budowa systemu

Montaż pod wykładziną podłogową

Warstwy od górnej:

Wykończenie wykładziną podłogową (laminatem),

Folia PE o grubości 100µm (0,1mm),

Folia grzewcza EKOTHERM C+,

Płyta wiórowa XPS,

Jastrych betonowy,

Izolacja termiczna podłogi,

Płyta betonowa.

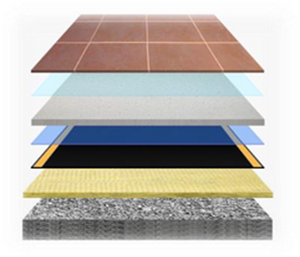

Montaż pod wylewką betonową

Warstwy od górnej:

Płytki ceramiczne,

Elastyczny klej do ceramiki.

Jastrych,

Folia PE o grubości 100µm (0,1mm),

Folia grzewcza EKOTHERM C+,

Izolacja termiczna podłogi,

Płyta betonowa.

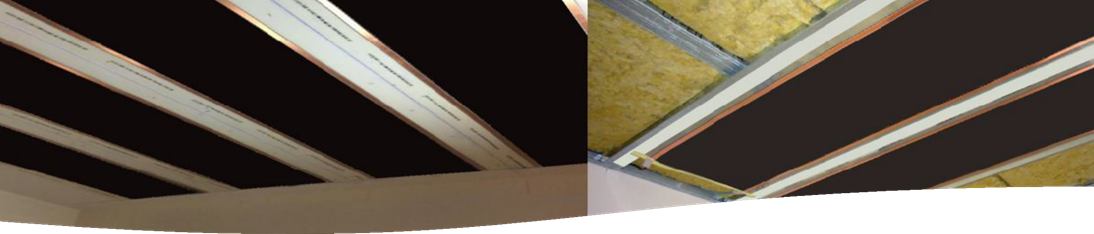

Montaż na suficie (jako ogrzewanie na podczerwień

Warstwy od górnej:

Betonowa płyta stropowa,

Izolacja termiczna stropu,

Folia grzewcza EKOTHERM C+,

Paroizolacja,

Płyta gipsowo-kartonowa.

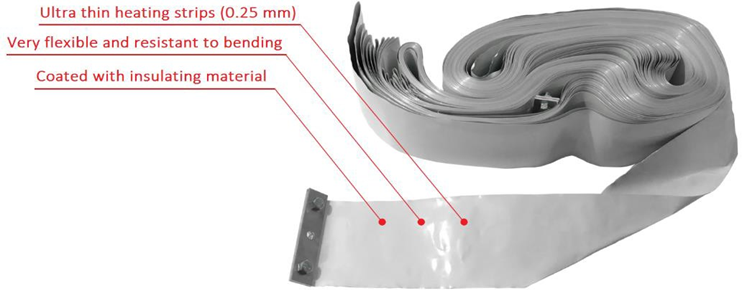

Listwy grzejne EKOTHERM wykonane są ze specjalnego aluminium o grubości zaledwie 0,25 mm i szerokości od 6 do 18 cm

(w zależności od mocy systemu grzewczego). Stop jest pokryty materiałem izolacyjnym. Dzięki bardzo małej grubości i dużej szerokości pozwala to na umieszczenie ich na niemal każdej powierzchni i pokrycie aż 80% ogrzewanej powierzchni. Pracują przy niskim napięciu 12-48V, co czyni je bardzo bezpiecznymi dla zdrowia ludzi i zwierząt. Można je montować na wszystkich rodzajach podłóg i wykładzin podłogowych, ponieważ pracują w trybie niskiej temperatury, zapewniając bardzo przyjemne uczucie ciepła.

Prąd niskiego napięcia przepływa przez listwy grzejne za pomocą transformatora obniżającego napięcie, dzięki czemu listwy grzejne mogą zacząć działać wydajnie i skutecznie. Ciepło jest przekazywane natychmiast i tam, gdzie jest potrzebne, dzięki czemu wydajność jest bardzo wysoka i nie ma strat na rurach, kominach, izolacji zbiorników ciepłej wody itp. Sprawność tych systemów nie zmienia się wraz ze zmianą temperatury otoczenia jak w przypadku pomp ciepła, a bardzo duża różnica w kosztach montażu pomp ciepła daje nam nad nimi dużą przewagę finansową. Nasze systemy nie wymagają specjalnych usług konserwacji i czyszczenia. Można je bardzo łatwo i szybko zamontować samodzielnie. Nie wytwarzają hałasu i dźwięków.

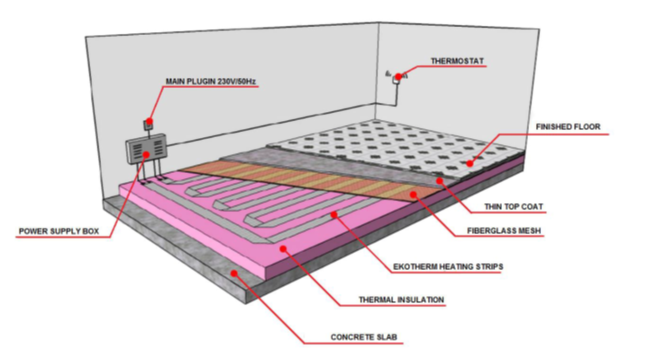

Poniższy rysunek przedstawia przykład montażu systemu ogrzewania podłogowego z wykorzystaniem folii grzewczych EKOTHERM, w tym przypadku na płycie betonowej z izolacją termioczną, cienką końcową warstwą betonu i wykładziną podłogową.
